Kit Batteria Doppio Scarico PROHYDRO Completa di Placca e Galleggiante MAGNETIC

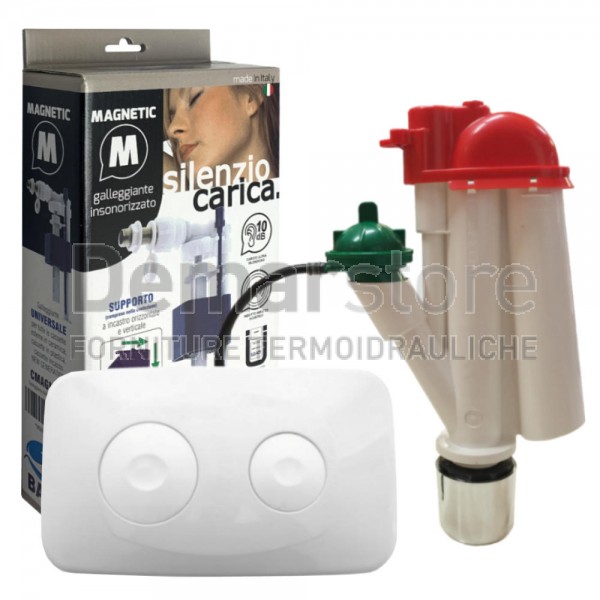

CONTENUTO DEL KIT

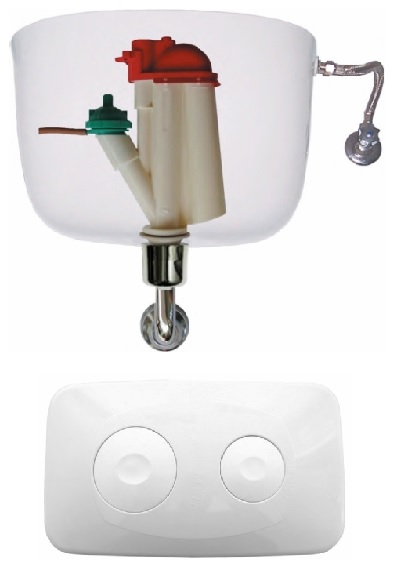

•  N.1  Batteria per cassetta Ceramica PROHYDRO a Doppio Scarico

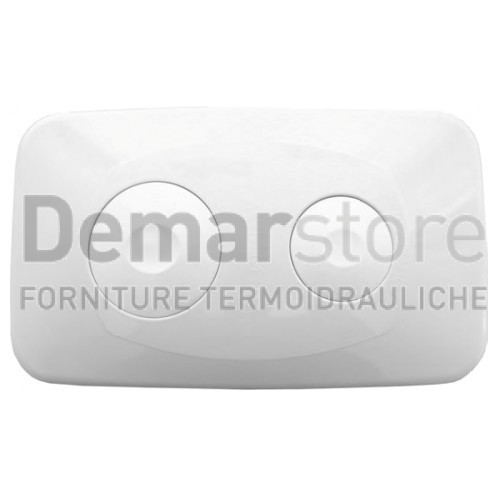

•  N.1  Placca Doppio Pulsante per Batteria PROHYDRO

•  N.1  Galleggiante Bampi MAGNETIC Insonorizzato Universale Attacco 3/8"

•  Batteria di Scarico + Placca Doppio Pulsante PROHYDRO

-  Ideale per cassette alte esterne, inseribile anche in impianti già esistenti SENZA OPERE MURARIE.

Riduce il consumo di acqua del WC di oltre il 60%

•  Efficace - semplice - silenziosa - di facile montaggio

MODALITA' DI FUNZIONAMENTO

-  Scarico Ridotto: (circa 3 litri); premere a fondo il pulsante piccolo e rilasciarlo.

-  Scarico Totale: premere a fondo il pulsante grande e rilasciarlo.

-  Scarico Parziale: durante la fase di scarico totale si può interrompere il deflusso di acqua a piacere, premendo di nuovo il pulsante piccolo.

INSTALLAZIONE IN IMPIANTI GIA' ESISTENTI

•  Utilizzo del vecchio pulsante pneumatico tipo catis

-  Prima di installare l'apparecchiatura inserire la "valvola" nel relativo alloggiamento del "corpo sifone";

-  Svitare la borchia del pulsante dalla parete;

-  Pulire bene le parti interne e lubrificare con il grasso specifico;

-  Sostituire, se necessario, la molla di richiamo del pulsante con quella in dotazione;

-  Collegare il tubicino di gomma al condotto in rame (per circa 1,5 cm), solo dopo aver rimontato il pulsante;

-  Regolare il galleggiante in modo tale che l'acqua raggiunga la linea di livello indicata.

•  Sostituzione del vecchio pulsante pneumatico tipo catis

1.  Staccare il tubicino di collegamento tra il condotto in rame e la batteria PROHYDRO (posti al di sopra della cassetta in alto), svitare la borchia del pulsante vecchio ed eliminare il pistone e la molla;

2.  Inserire la presa conica nel foro centrale del pulsante e bloccare il tutto riavvitando la borchia (fissandola col nastro biadesivo già posizionato e silicone oppure col nastro biadesivo e con i tasselli in dotazione) e bloccarla ulteriormente con il dado in dotazione serrandolo a mano;

3.  Collegare il tubicino che esce dalla presa conica con il raccordo che fuoriesce dal soffietto, bloccandolo con la molletta di sicurezza (figure 2-3);

4.  Ricollegare il tubicino di gomma al condotto in rame (inizialmente staccato) quando i due soffietti sono completamente gonfi (non schiacciati) e bloccarlo con le relative fascette di sicurezza (figura 4);

5.  Montare la membrana del pulsante (staccando prima i tappi copriforo - figura 5) posizionando il tasto piccolo come da figura 6;

6.  Montare la placca esterna fissandola con le due viti e coprire i relativi fori con i piccoli tappi di gomma (figura 7).

INSTALLAZIONE NEI NUOVI IMPIANTI

•  Batteria Triplo Scarico + Placca Doppio Pulsante

1.  Far posizionare sotto traccia una guaina corrugata del diametro minimo di 16 mm, con un foro di uscita sulla cassetta in alto e l'altro nei pressi del punto dove va posizionato il pulsante;

2.  Inserire il tubicino in dotazione nella detta guaina e collegarlo prima al soffietto (figura 8) e poi, quando i due soffietti sono completamente gonfi (non schiacciati), alla valvola (figura 4);

3.  Seguire poi le istruzioni di montaggio della "batteria PROHYDRO triplo scarico” e del “doppio pulsante pneumatico” riportate nelle relative istruzioni.

*  Nei nuovi impianti non viene utilizzata la presa conica perchè il collegamento è diretto. Per collegare il tubicino al pulsante può essere utilizzato sia il raccordo cilindrico (in dotazione) che quello a gomito (da distaccare dalla presa conica).

•  Galleggiante Bampi MAGNETIC Insonorizzato

-  Il primo e unico GALLEGGIANTE insonorizzato UNIVERSALE e adattabile alla maggior parte delle cassette di risciacquo!

-  Stiamo parlando di MAGNETIC: un Galleggiante Insonorizzato Universale.

-  INSONORIZZATO perché è in grado di ridurre drasticamente i rumori di carico, aumentando la longevità di funzionamento.

-  UNIVERSALE perché MAGNETIC è l’unico galleggiante installabile in molte cassette di risciacquo WC, grazie agli accessori in dotazione.

APPLICAZIONI

•  Per cassette in ceramica con allacciamento idrico laterale

•  Per cassette in plastica con allacciamento idrico laterale

•  Per allacciamento idrico 3/8”

MODELLI CASSETTE COMPATIBILI

•  BAMPI: BSilent - Andromeda - Crux

•  GEBERIT: Unica (2004-2010) - Sigma 8 UP720 dal 2010

•  GEBERIT: Twinline UP170 dal 1989 (con l’aggiunta di un flessibile FF 3/8”)

•  GROHE: Cassetta italiana 80 mm

•  PUCCI: Sara/Eco (con l’aggiunta di un gomito MF 3/8”)

•  TECE: Box Basic

•  OLI: Diamante 1993/2013 - Oli74

•  VALSIR: Medusa 1994/2010 - Rios 1996/2014 - Tropea 2004/2012

•  KARIBA: Pratika - Monolith

•  ITS TODINI: Idrobox - Idea

CARATTERISTICHE

•  Sistema di chiusura a magnete

•  Altezza di riempimento regolabile

•  Distanziale anti collisione

•  Filtro anti impurità

DATI TECNICI

•  Pressione dinamica: 0.2 - 10 bar

•  Livello rumorosità a 3 bar: 10 dB(A)

•  Temperatura max dell’acqua: 30 °C
