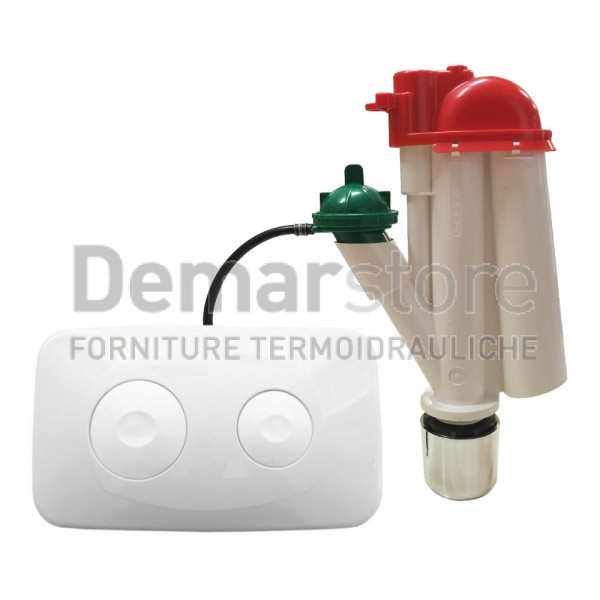

Kit Batteria di Scarico + Placca Doppio Pulsante PROHYDRO Triplo Scarico





-  Ideale per cassette alte esterne, inseribile anche in impianti già esistenti SENZA OPERE MURARIE.







Riduce il consumo di acqua del WC di oltre il 60%

•  Efficace - semplice - silenziosa - di facile montaggio







MODALITA' DI FUNZIONAMENTO



-  Scarico Ridotto: (circa 3 litri); premere a fondo il pulsante piccolo e rilasciarlo.



-  Scarico Totale: premere a fondo il pulsante grande e rilasciarlo.



-  Scarico Parziale: durante la fase di scarico totale si può interrompere il deflusso di acqua a piacere, premendo di nuovo il pulsante piccolo.





INSTALLAZIONE IN IMPIANTI GIA' ESISTENTI

•  Utilizzo del vecchio pulsante pneumatico



Prima di installare l'apparecchiatura inserire la "valvola" nel relativo alloggiamento del "corpo sifone";



-  Svitare la borchia del pulsante dalla parete;



-  Pulire bene le parti interne e lubrificare con il grasso specifico;





-  Sostituire, se necessario, la molla di richiamo del pulsante con quella in dotazione;



-  Collegare il tubicino di gomma al condotto in rame (per circa 1,5 cm), solo dopo aver rimontato il pulsante;



-  Regolare il galleggiante in modo tale che l'acqua raggiunga la linea di livello indicata.





•  Sostituzione del vecchio pulsante pneumatico







1.  Staccare il tubicino di collegamento tra il condotto in rame e la batteria PROHYDRO (posti al di sopra della cassetta in alto), svitare la borchia del pulsante vecchio ed eliminare il pistone e la molla;



2.  Inserire la presa conica nel foro centrale del pulsante e bloccare il tutto riavvitando la borchia (fissandola col nastro biadesivo già posizionato e silicone oppure col nastro biadesivo e con i tasselli in dotazione) e bloccarla ulteriormente con il dado in dotazione serrandolo a mano;



3.  Collegare il tubicino che esce dalla presa conica con il raccordo che fuoriesce dal soffietto, bloccandolo con la molletta di sicurezza (figure 2-3);



4.  Ricollegare il tubicino di gomma al condotto in rame (inizialmente staccato) quando i due soffietti sono completamente gonfi (non schiacciati) e bloccarlo con le relative fascette di sicurezza (figura 4);



5.  Montare la membrana del pulsante (staccando prima i tappi copriforo - figura 5) posizionando il tasto piccolo come da figura 6;



6.  Montare la placca esterna fissandola con le due viti e coprire i relativi fori con i piccoli tappi di gomma (figura 7).





INSTALLAZIONE NEI NUOVI IMPIANTI

•  Batteria Triplo Scarico + Placca Doppio Pulsante



1.  Far posizionare sotto traccia una guaina corrugata del diametro minimo di 16 mm, con un foro di uscita sulla cassetta in alto e l'altro nei pressi del punto dove va posizionato il pulsante;



2.  Inserire il tubicino in dotazione nella detta guaina e collegarlo prima al soffietto (figura 8) e poi, quando i due soffietti sono completamente gonfi (non schiacciati), alla valvola (figura 4);



3.  Seguire poi le istruzioni di montaggio della "batteria PROHYDRO triplo scarico” e del “doppio pulsante pneumatico” riportate nelle relative istruzioni.





*  Nei nuovi impianti non viene utilizzata la presa conica perchè il collegamento è diretto. Per collegare il tubicino al pulsante può essere utilizzato sia il raccordo cilindrico (in dotazione) che quello a gomito (da distaccare dalla presa conica).
