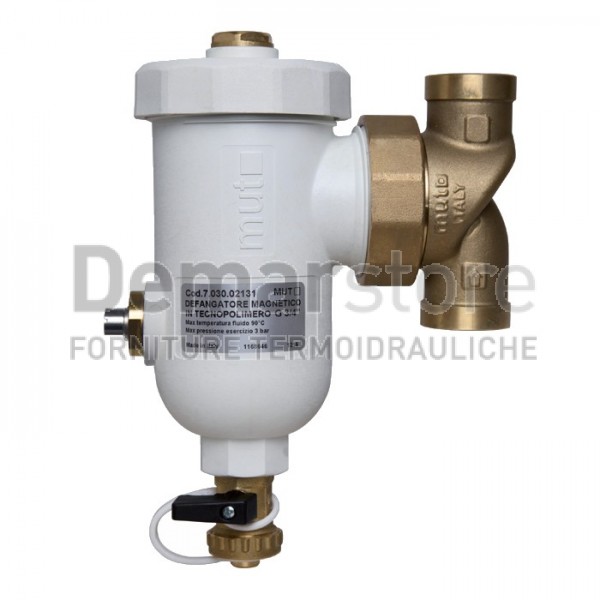

Defangatore Magnetico MUT DF Compact Bianco

CARATTERISTICHE PRINCIPALI

-  Gli impianti di riscaldamento e climatizzazione in cui il fluido termovettore (acqua, acqua glicolata) è privo di contaminanti e impurità sono più efficienti, producono meno rumore e hanno una durata di vita più lunga.

-  I defangatori MUT serie DF COMPACT in tecnopolimero composito con magnete vengono utilizzati per eliminare in modo continuo le impurità contenute nei circuiti idraulici.

-  Essi permettono di separare le impurità presenti nell’acqua del circuito raccogliendole nella parte inferiore (pozzetto di raccolta).

-  All’interno del “defangatore”, in posizione trasversale alla direzione del flusso, è presente uno speciale filtro ad effetto ciclone: le particelle di impurità attraversano il filtro, subiscono una ulteriore riduzione di velocità, e quindi sedimentano più facilmente.

-  Questa serie di defangatori MUT è inoltre dotata nella parte inferiore di una cartuccia ferromagnetica estraibile, utilizzata per la separazione delle impurità ferrose.

-  L’apertura periodica del rubinetto di spurgo consente quindi di svuotare il pozzetto di raccolta.

-  Realizzato in un materiale composito specifico per l’uso negli impianti di climatizzazione, questo defangatore è particolarmente versatile perché installabile sia sulle tubazioni orizzontali sia su quelle verticali.

DATI TECNICI

•  Fluido di impiego: acqua, acqua con glicole

•  Percentuale massima di glicole: 30 %

•  Pressione max di esercizio: 3 bar

•  Campo temperatura di esercizio: 0 ÷ 90 °C

•  Attacchi corpo: 3/4” F

•  Campo magnetico: 2 x 1 T (= 2x10000 GAUSS)

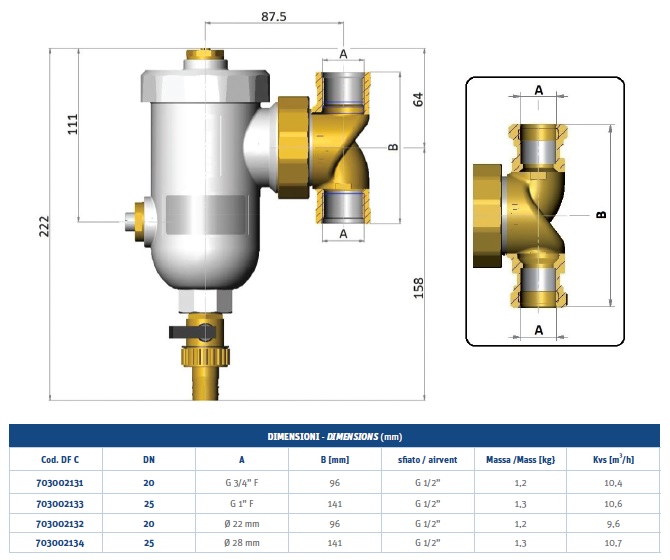

MISURE E INGOMBRI

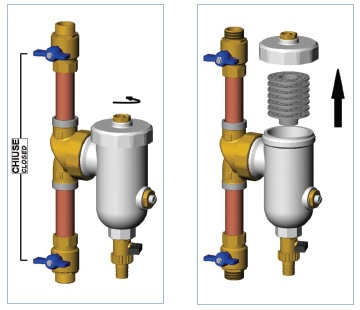

PULIZIA FILTRO DI DECANTAZIONE

-  Per l’eventuale manutenzione della camera di accumulo fanghi, è sufficiente svitare il coperchio superiore, dopodiché sfilare l’elemento interno (filtro ciclonico) che può essere quindi estratto per la pulizia.

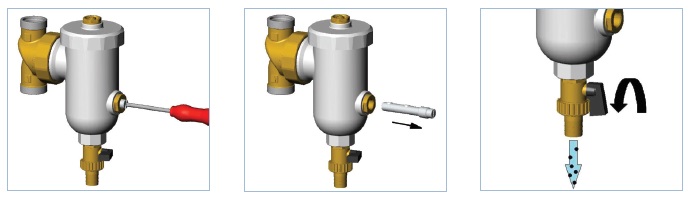

SCARICO FANGHI E IMPURITA’

-  Rimuovere la cartuccia del magnete svitandola ed estraendola dalla sede porta-cartuccia.

-  Effettuare lo spurgo delle impurità, anche ad impianto funzionante, con l’apposita chiavetta in dotazione incorporata nel tappo di svuotamento.

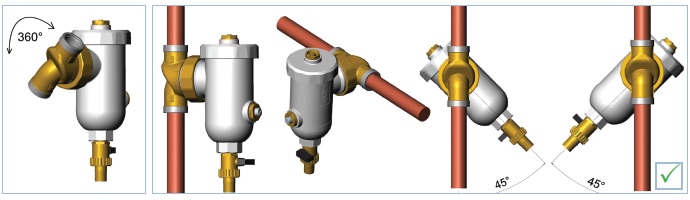

INSTALLAZIONE

-  Il defangatore va installato rispettando il senso di flusso indicato dalla freccia riportata sul tee di raccordo e preferibilmente sul circuito di ritorno a monte della caldaia.

-  Il defangatore va installato preferibilmente a monte della pompa e con corpo sempre in posizione verticale.
