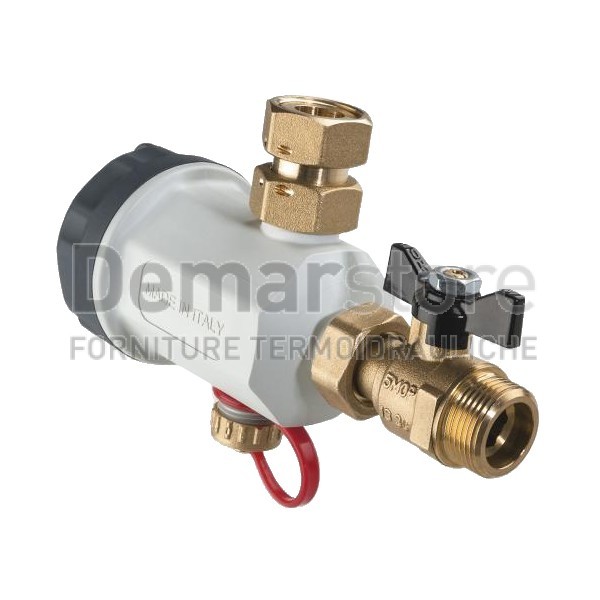

Defangatore Magnetico Atlas FDM-1P Ultra Compatto Attacchi 3/4"

-  Il filtro defangatore magnetico FDM di Atlas Filtri Italia è la soluzione ottimale per risolvere problemi impiantistici dovuti a inquinamento da particelle (specialmente ruggine e sabbia) che si formano per effetto della corrosione e delle incrostazioni durante il normale funzionamento di un impianto termico.

-  Il filtro magnetico garantisce una continua protezione della caldaia, in quanto trattiene tutte le impurità presenti nell’impianto e ne impedisce la circolazione, evitando così l’usura e il danneggiamento degli altri componenti dell’impianto (ad esempio circolatori e scambiatori di calore).

-  FDM rimuove le particelle magnetiche e non magnetiche che possono causare danni al circuito chiuso soprattutto durante il primo periodo di esercizio; in seguito, il continuo passaggio del fluido attraverso il filtro durante il normale funzionamento porta gradualmente alla completa rimozione di tutte le particelle.

-  FDM va installato sul circuito di ritorno, in ingresso della caldaia dopo l’ultimo radiatore; grazie alle dimensioni compatte, può essere facilmente installato sotto-caldaia negli impianti a uso domestico; FDM è destinato esclusivamente agli impianti di riscaldamento per uso domestico, in caso di altre applicazioni, consultare sempre il produttore prima dell'installazione.

-  Con le sue dimensioni compatte, FDM offre una grande versatilità nell’installazione e garantisce lunga vita e massima efficienza dell’impianto: elimina le impurità e combatte la corrosione.

-  La cartuccia in acciaio inox, pur esercitando un’efficace azione filtrante, è stata progettata per non creare eccessiva resistenza al passaggio del fluido.

FUNZIONAMENTO

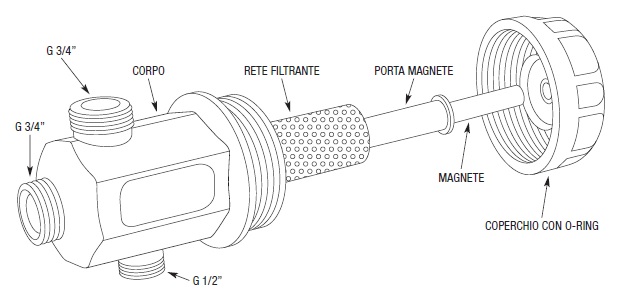

-  Nel filtro FDM, il fluido che attraversa l’elemento filtrante a cartuccia viene a contatto con il magnete; la fanghiglia ferrosa viene trattenuta grazie al duplice effetto di filtrazione meccanica (esercitata dalla cartuccia) e campo magnetico (esercitato dal magnete).

-  L’effetto è ulteriormente amplificato dalla variazione di sezione: il corpo del filtro ha un diametro maggiore delle tubazioni, per cui il fluido rallenta all’interno del filtro e le particelle sospese possono essere catturate e trattenute con maggiore efficacia.

-  In questo modo tutti i contaminanti magnetici (residui ferrosi) e non magnetici (alghe, fanghi, sabbia ecc.) presenti nell’impianto vengono trattenuti nel corpo del filtro.

CARATTERISTICHE TECNICHE

•  Connessioni in materiale plastico 3/4”: Poliammide PA66 rinforzato

•  Corpo: Poliammide PA66 rinforzato

•  Tappo: Poliammide PA66 rinforzato

•  Cartuccia filtrante: acciaio inox AISI 304 L

•  Valvola sfera: Ottone CW 617 N

•  Raccordo girevole: Ottone CW 617 N

•  O-rings: EPDM

•  Tappo scarico: Ottone CW 614 N - 1/2”

•  Magnete: NdFeB - 4500 Gauss

•  Contenitore magneti: Ottone CW 617 N

•  Portamagnete: Polipropilene

CONDIZIONI DI ESERCIZIO

•  Fluidi compatibili: acqua, acqua + glicole

•  Pressione max. esercizio: 3 bar a 90 °C

•  Temperatura di lavoro: 4 - 90 °C

•  Grado di filtrazione: 600 µm

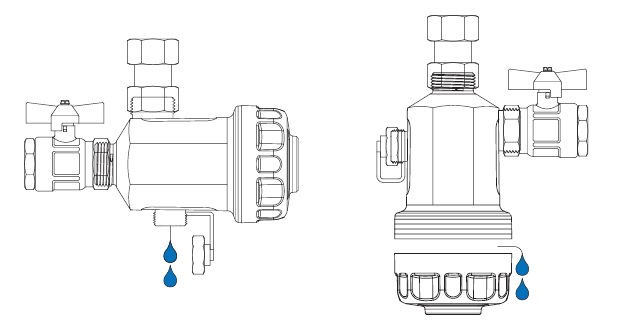

POSIZIONI DI INSTALLAZIONE

-  FDM-1P può essere installato con diversi orientamenti: in caso di spazi limitati sotto caldaia (es. caldaia installata in pensili di cucine) FDM-1P deve essere installato con il corpo principale orizzontale e il tappo rivolto frontalmente.

-  Nel caso vi sia maggior disponibilità di spazio per l’installazione, è possibile posizionare FDM-1P con il corpo verticale ed il tappo rivolto verso il basso.

-  Al fine di consentire tali configurazioni di installazione è sufficiente invertire di posizione il raccordo girevole di connessione caldaia con la valvola a sfera e ruotare il filtro di 90°.

-  Gli attacchi presenti sul corpo principale sono stati realizzati con filettatura G 3/4”, lo scarico con filettatura G 1/2”.

-  FDM-1P viene fornito completo di valvola a sfera e raccordo girevole in ottone.
