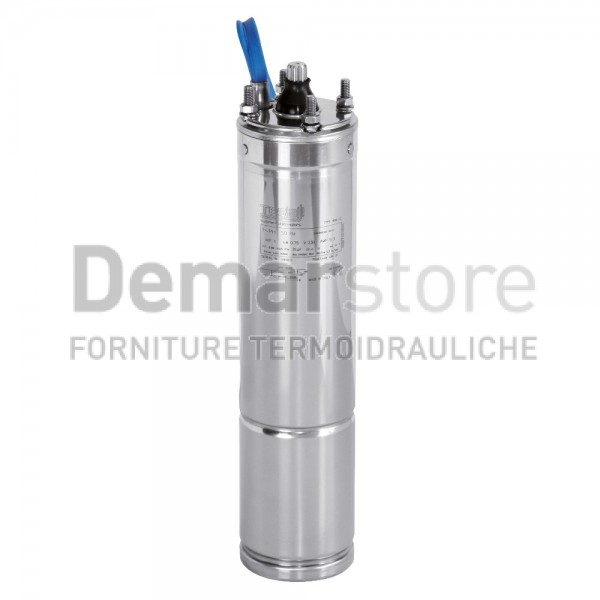

Motore Sommerso 4" DAB-Tesla Serie 4OL

DESCRIZIONE

-  Motore elettrico 4” sommerso di tipo asincrono a due poli, riavvolgibile, costruito in acciaio inossidabile AISI 304 per le parti in contatto con l‘acqua.

-  Il raffreddamento e la lubrificazione dei cuscinetti a sfera viene garantito da uno speciale liquido approvato FDA.

-  Lo statore è inserito in una camicia in acciaio inox AISI 304L fissata tramite spine in acciaio al supporto superiore del motore.

-  Il connettore del cavo è rimovibile per garantire veloci e semplici operazioni di manutenzione.

-  Il cavo è certificato ACS, WRAS e KTW.

-  Il motore è idoneo all‘utilizzo con variatore di velocità (30 Hz - 50/60 Hz).

CARATTERISTICHE TECNICHE

•  Flangiatura: NEMA 4”

•  Classe d’isolamento: F

•  Grado di protezione: IP68

•  Velocità flusso di raffreddamento: min 0.3 m/s 35 °C

•  Tolleranza alimentazione: +6% / -10%

•  N° massimo avviamenti: 20/h

•  Max profondità esercizio: 250 m

•  Funzionamento orizzontale: 0,5 Hp - 10 Hp

DATI TECNICI

MISURE E INGOMBRI

CARATTERISTICHE COSTRUTTIVE

•   STATORE

-  Statore riavvolgibile con camicia esterna in AISI 304L.

-  Lo statore è a 24 cave per una maggiore elasticità e regolarità di funzionamento.

-  I conduttori sono in rame isolato con doppio smalto in Classe H.

•  CUSCINETTI

-  Cuscinetti a sfera sovradimensionati ad alto carico assiale.

•  Da 0,5 Hp a 2 Hp: 2000 N

•  3 Hp: 3000 N

•  Da 4 Hp a 5,5 Hp: 4000 N

•  Da 7,5 Hp a 10 Hp: 5000 N

•  ALBERI

-  Alberi con terminale in AISI 304/Duplex, con particolare processo di indurimento superficiale.

-  Rotore a gabbia di scoiattolo in alluminio per potenze fino ai 3 Hp, in rame per i motori con
potenza superiore ai 4 Hp.
