Elettropompa Sommersa DAB Serie S4 Ameira 4"

-  Potenza Motore: 2 Hp

-  Portata MAX: 90 l/min

-  Prevalenza MAX: 118 m

-  Alimentazione: 220 V

APPLICAZIONI

-  S4 sono delle pompe sommerse multigiranti da 4 pollici per acqua pulita, progettate per compiti di pressurizzazione, giardinaggio e irrigazione, prelievo dal sottosuolo in ambiti domestici e residenziali, civili e commerciali e sistemi di irrigazione anche in agricoltura.

CARATTERISTICHE TECNICHE

•  Max profondità esercizio: 250 m

•  N° massimo avviamenti: 20/h

•  Classe d’isolamento: F

•  Grado di protezione: IP68

•  Campo di temperatura del liquido: da 0 °C a +40 °C

•  Diametro massimo pompa: 99 mm

•  Massima quantità di sabbia: 150 g/mc

•  Materiale costruzione giranti: tecnopolimero

•  Liquido pompato: pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro.

•  Tipo di installazione possibile: fissa in posizione verticale; in caso di installazione orizzontale si consiglia una camicia di raffreddamento.

CARATTERISTICHE COSTRUTTIVE DEL CORPO POMPA

-  Giranti in tecnopolimero alloggiate nella scatola stadio con anelli di rasamento in acciaio inossidabile.

-  Camicia pompa, albero, giunto di accoppiamento con il motore, filtro di aspirazione integrato e copri cavo in acciaio inossidabile.

-  Supporti di aspirazione e mandata in acciaio inossidabile AISI 304 microfuso.

-  Valvola di ritegno incorporata in tecnopolimero rimovibile o a piattello in acciaio inossidabile.

-  Giranti in tecnopolimero progettate per garantire alti livelli di efficienza in conformità alla direttiva 2009/125/CE (Eco design - ErP) con indice MEI ≥ 0,4 per tutta la gamma.

-  Certificata ACS.

CARATTERISTICHE COSTRUTTIVE DEL MOTORE

-  4OL è un motore asincrono a due poli in acciaio inossidabile AISI 304L per le parti a contatto con l’acqua.

-  Raffreddamento e lubrificazione dei cuscinetti a sfera vengono garantiti da uno speciale liquido approvato per uso alimentare.

-  Lo statore riavvolgibile è inserito in una camicia in acciaio inossidabile AISI 304L fissata tramite spine in acciaio al supporto superiore del motore. Dotato di tenuta meccanica in carbone-ceramica.

-  Il connettore del cavo è rimovibile, il cavo è certificato ACS, WRAS e KTW ed il motore è idoneo all’utilizzo con inverter (30 Hz - 50 Hz).

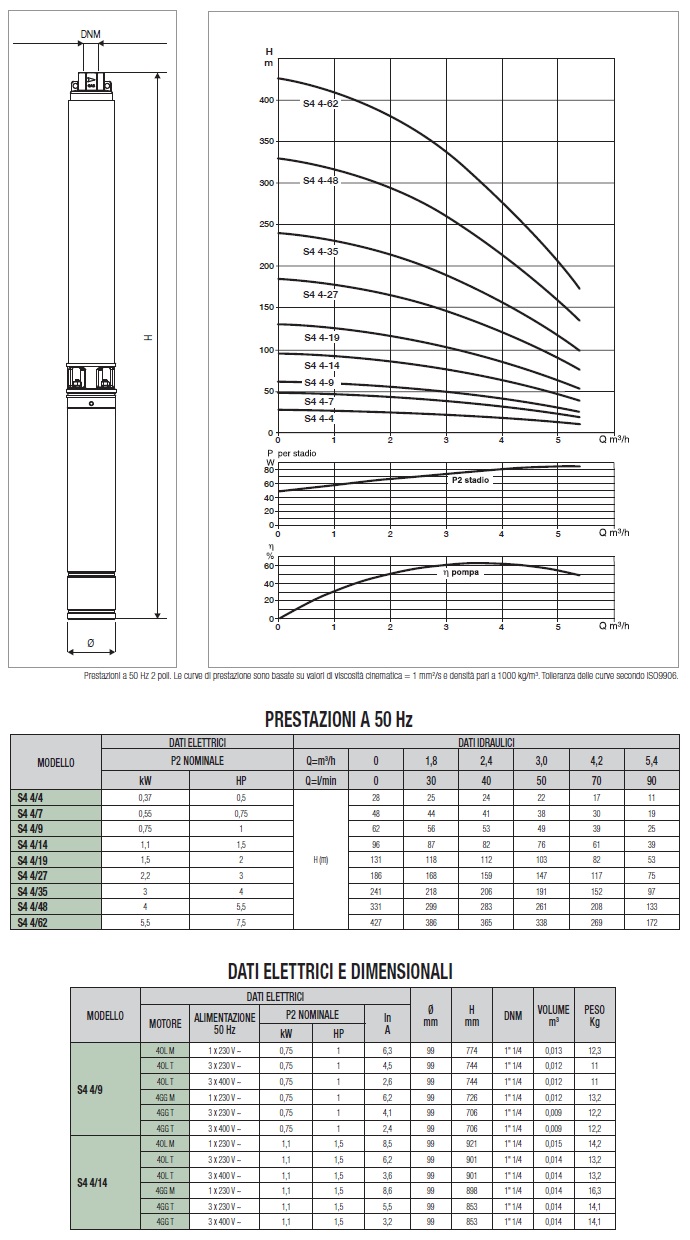

DATI TECNICI

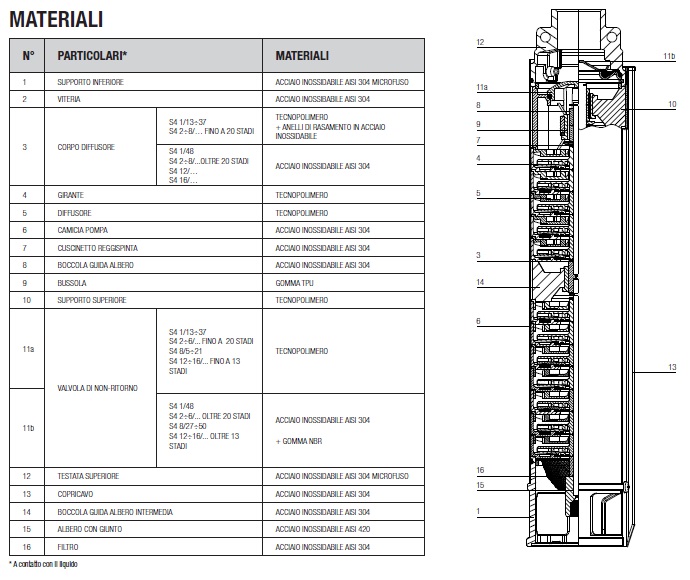

TABELLA DEI MATERIALI

COMPONENTI PER LA CORRETTA INSTALLAZIONE

-  Un quadro di comando completo di interruttore generale e relè termico per la protezione dal sovraccarico.

-  Una valvola di non ritorno collocata a 10 m dalla bocca di mandata e una ulteriore valvola di non ritorno ogni 30-50 m di tubazione.

-  Un manometro e una saracinesca all’uscita del pozzo.

-  Sonde elettroniche o galleggianti per la protezione contro la marcia a secco.

RACCOMANDAZIONI

-  Fissare il cavo di discesa al tubo montante ogni 2-3 m di tubazione.

-  Mantenere una distanza di sicurezza tra l’elettropompa ed il fondo del pozzo.

-  Assicurare una distanza minima di 3 mm tra il diametro della pompa e quello interno del pozzo.

-  Durante il funzionamento assicurare una velocità dell’acqua che lambisce il motore non inferiore a 8 cm/sec.

-  Garantire un livello dinamico minimo dell’acqua nel pozzo di almeno 1 m sopra la bocca di mandata della pompa.

INSTALLAZIONE STANDARD

INSTALLAZIONE CON INVERTER
