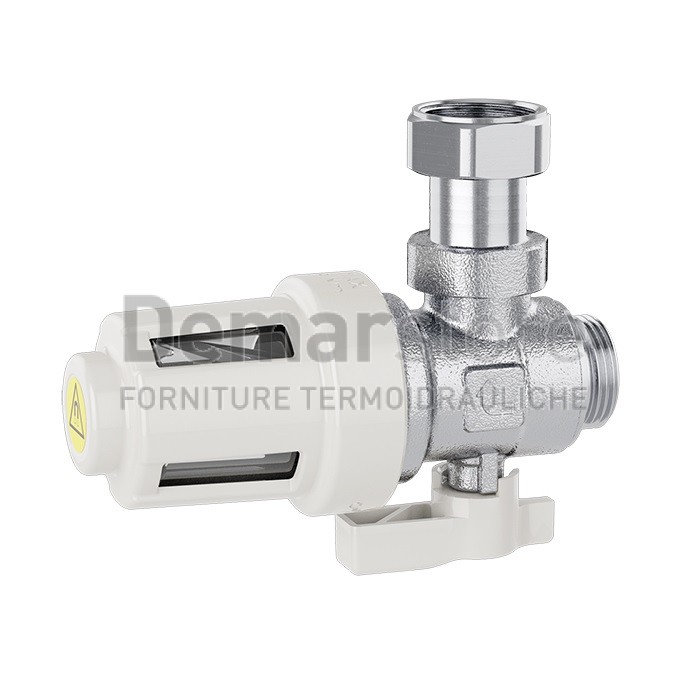

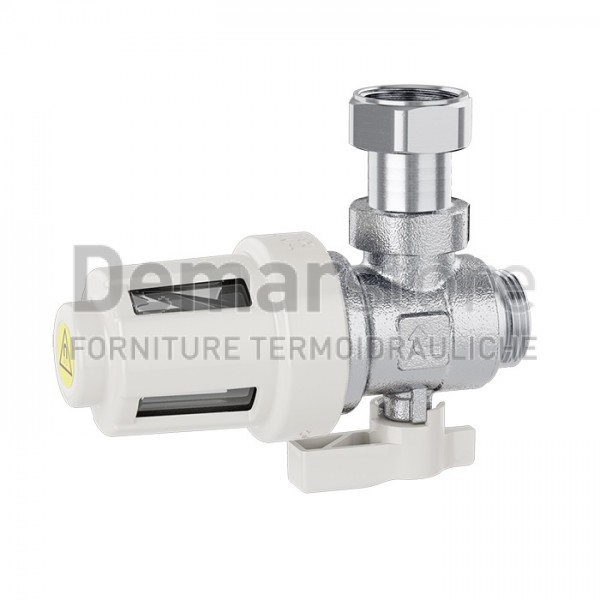

Defangatore Magnetico Caleffi XS Ultra Compatto

-  EXTRA Small, il filtro defangatore magnetico più compatto sul mercato.

-  EXTRA eStetico, le sue linee cromate e bianche lo rendono adatto all’installazione in ambiente domestico.

-  EXTRA Sicuro, la sua ampia maglia interna trattiene tutte le impurità presenti nel circuito di riscaldamento per la salvaguardia dell’impianto.

-  EXTRA Strong, il magnete interno separa e trattiene la magnetite evitando problemi a circolatori escambiatori.

-  EXTRA verSatile, può essere installato sotto qualsiasi caldaia.

FUNZIONAMENTO

-  Il funzionamento del filtro defangatore magnetico si basa su 3 principi:

   •  la filtrazione meccanica della maglia in acciaio trattiene le impurità

   •  il campo magnetico per la separazione delle particelle ferrose

   •  un’ampia camera di calma per la decantazione dello sporco

-  Grazie al particolare profilo del deflettore, le impurità presenti nell’acqua vengono indirizzate e fatte precipitare nella camera di decantazione in cui vengono raccolte.

-  Il magnete, posizionato frontalmente rispetto alla direzione del flusso, separa efficacemente le particelle ferrose.

-  La maglia filtrante da 800 μm, intercetta le rimanenti impurità.

-  La camera è dotata di finestre trasparenti tramite cui è possibile verificare la necessità di pulizia degli elementi interni.

-  La particolare conformazione della valvola di intercettazione consente di effettuare la pulizia degli elementi interni scaricando la sola acqua contenuta nel filtro.

-  Le dimensioni estremamente ridotte lo rendono adatto a tutti i tipi di generatori.

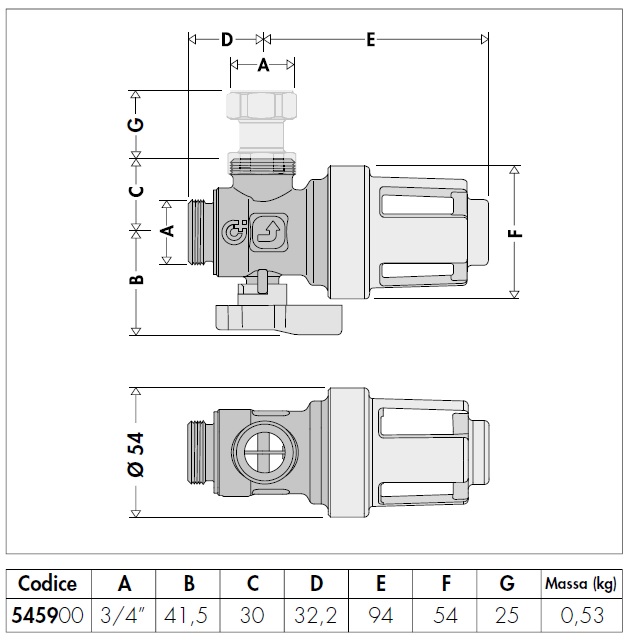

DATI TECNICI

•  Attacco lato caldaia: 3/4” M (ISO 228-1)

•  Attacco lato impianto: 3/4” M (ISO 228-1)

•  Raccordo a doppia calotta mobile: 3/4” F (ISO 228-1) - 3/4” F (ISO 228-1)

•  Corpo: ottone EN 12165 CW617N, cromato

•  Raccordi: ottone EN 12165 CW617N, cromato

•  Tenute idrauliche: EPDM

•  Contenitore porta filtro: PA 12

•  Tappo porta magnete: PA6G30

•  Filtro: acciaio inox EN 10088-2 (AISI 304)

•  Sfera: ottone EN 12165 CW617N, cromata

•  Leva valvola a sfera: PA66G30

•  Fluidi: acqua, soluzioni glicolate non pericolose

•  Massima percentuale di glicole: 30 %

•  Massima pressione di esercizio: 3 bar

•  Temperatura di esercizio: 0 ÷ 90 °C

•  Luce passaggio filtro: 800 μm

•  Induzione magnetica magnete: 0,475 T

•  Kv: 3,55 m3/h

INSTALLAZIONE

-  Le dimensioni estremamente ridotte lo rendono idoneo ad installazioni sotto qualsiasi tipo di caldaia, sulla linea del ritorno.

-  Corredato di codolo con calotta mobile per agevolarne il montaggio sottocaldaia.

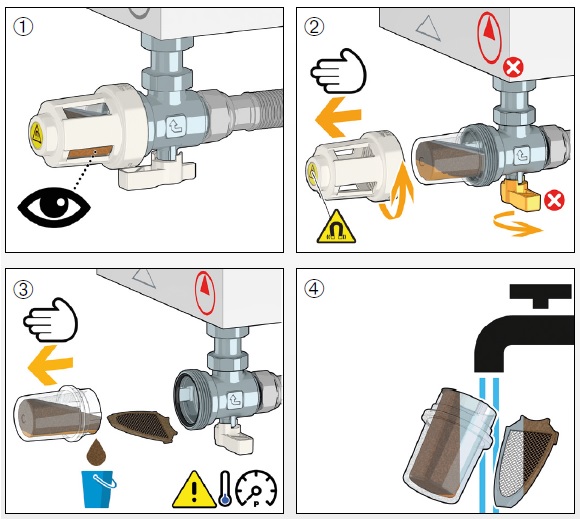

MANUTENZIONE

-  Dopo aver verificato lo stato di intasamento del filtro, è possibile effettuare la pulizia con poche e semplici operazioni, intercettando il filtro tramite l’apposita valvola a sfera.

-  La cartuccia filtrante può essere lavata sotto l’acqua corrente.
