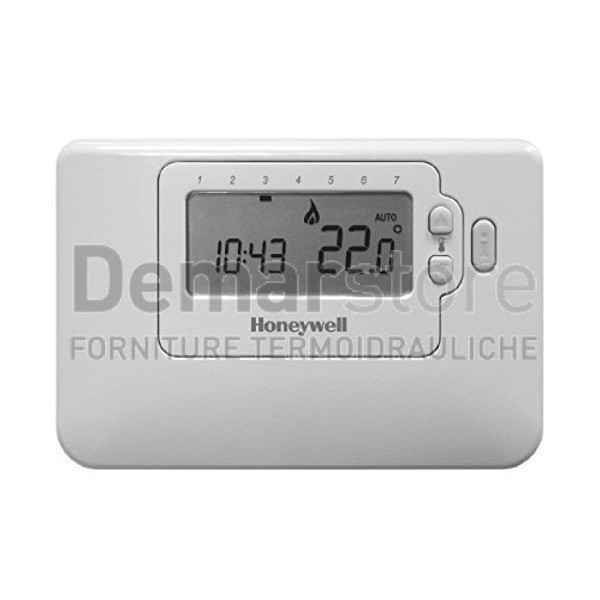

Cronotermostato Honeywell CM707 Digitale Settimanale

APPLICAZIONE

-  Il CM707 è un cronotermostato designato per il controllo automatico della temperatura ambiente, secondo un programma orario giornaliero-settimanale, in abitazioni residenziali come appartamenti e villette.

-  Viene impiegato per il comando diretto di caldaie domestiche con bruciatore a gas o a gasolio, come pure della pompa di circolazione o attuatori elettrici di valvole di zona.

-  Per il comando di riscaldatori elettrici non bisogna superare la soglia di 5A.

-  Il CM707 è concepito tenendo conto delle esigenze dell’installatore ed include la base di montaggio posteriore presso-fusa, con morsettiera, per l’entrata dei cavi.

-  L’ampio visore LCD, la disposizione dei tasti basata sulla modalità di programmazione della serie CM20 che tanto successo ha riscosso, insieme all’aggiunta del tasto ‘OK’, rendono semplice la messa in opera ed intuitivo l’utilizzo.

-  Il CM707 è la soluzione ideale per il controllo preciso della temperatura mediante un prodotto dall’aspetto elegante e facile da utilizzare.

CARATTERISTICHE

-  Stile attraente e sottile, adatto a qualsiasi tipo di ambiente.

-  Programma di temperatura giornaliero.

-  4 intervalli orari giornalieri con 4 cambi di livello di temperatura.

-  Modifica temporanea della temperatura del programma automatico sino al successivo cambio del livello programmato.

-  Programma vacanza: consente di ridurre la temperatura nei giorni di assenza, da 1 a 99 giorni, ed il ripristino, alla scadenza programmata, del valore di comfort (AUTO o MANUAL), con risparmio sui consumi.

-  Interrogazione della temperatura ambiente.

-  Memoria EEPROM, conserva i programmi utente indefinitamente.

-  Modo OFF, imposta la temperatura al valore di protezione antigelo di 5 °C (modificabile dall’installatore), proteggendo dal gelo l’abitazione e le tubature in inverno.

-  Relè con contatto SPDT (in deviazione) adatto per 24...230 V, 5 A resistivi, 2 A induttivi, compatibile con la maggior parte dei carichi elettrici senza necessità di componenti ausiliari.

-  Alimentazione con 2 batterie, AA (tipo LR6), a celle alcaline.

-  Durata batterie: minimo 2 anni, con avviso di batterie esaurite.

-  Programma di riscaldamento programmato in fabbrica, modificabile.

-  Montaggio a parete o su scatola di derivazione, con basetta di montaggio per il fissaggio dei cavi.

-  Per la maggior parte delle applicazioni non richiede impostazioni particolari, ad es. con dip-switch, da parte dell’installatore.

-  Possibilità di funzioni extra a discrezione dell’utente, ad esempio:

   •  Visualizzazione orario con formato 24 o 12 ore (AM-PM)

   •  Ripristino del termostato ai valori programmati in fabbrica

-  Impostazioni riservate all’installatore durante la messa in opera per soddisfare i requisiti dell’impianto o esigenze particolari nell’utilizzo del termostato:

   •  Funzione antigrippaggio pompa

   •  Limiti del campo di modifica della massima e minima temperatura impostabile

   •  Scostamento di temperatura dal valore reale per esigenze particolari (offset)

   •  Minimo tempo di ON

   •  Cicli/ora impostabili

   •  Ampiezza banda proporzionale

-  Procedura di diagnosi durante la ricerca guasti.

DATI TECNICI

-  Alimentazione: Con 2 batterie da 1.5 V, IEC LR6 (AA), a celle alcaline.

-  Durata batterie: Minimo 2 anni.

-  Back-up dati: Programma imperdibile, residente in EEPROM.

-  Contatto: SPDT (in deviazione).

-  Portata contatti del relè: 230 V~, 50...60 Hz, 0.1…5 A resistivi 0.1…2 A induttivi (cosϕ 0.6) - 24 V~, 50...60 Hz, 0.5…5 A resistivi 0.5…2 A induttivi (cosϕ 0.6).

-  Orario: Formato 24 o 12 ore (AM / PM).

-  Precisione orario: Migliore di 10 minuti all’anno.

-  Programma: 7 giorni con 4 intervalli orari giornalieri e 4 cambi di livello di temperatura.

-  Risoluzione orario: Orario del giorno - 1 minuto, Programma riscaldamento - incrementi di 10 minuti.

-  Elemento sensibile: 100 K (@ 25 °C ) termistore NTC.

-  Impostazione temperature: Programma: 5…35 °C con incrementi di 0.5 °C, Antigelo: 5 °C o pari al limite inferiore (modificabile 5...21 °C).

-  Precisione di controllo: ±0.5 K (nominali) @ 20 °C, con carico al 50% e rampa di 3 K Δ/h.

-  Temperatura misurata: Da 0 °C a 50 °C.

-  Modo di regolazione: P + I (Proporzionale + Integrale).

-  Minimo tempo di ON: 10% del tempo di ciclo (min. 1 minuto), aggiustabile da 2 a 5 min (ved. impostazioni riservate all’installatore).

-  Cicli/Ora: 3-9-12, selezionabili secondo l’applicazione (ved. “Impostazioni riservate all’installatore”).

-  Cablaggi : Morsetti per cavi da 2.5 mm2.

-  Accesso cavi : Tensione di linea - sul retro, Bassa tensione - sul retro.

-  Dimensioni : 133x88.5x26 mm (lxhxp), chiuso - 133x175x26 mm (lxhxp), aperto.

-  Condizioni ambientali: Temperatura operativa - 0...40 °C, Temperatura di trasporto e stoccaggio - 20…55 °C, Umidità relativa - 10…90%, senza condensa.

-  Conformità ai seguenti standard: Approvazioni europee EN60730-1(Nov 2000), EN55014-1 (1997), EN55014-2 (2000).
