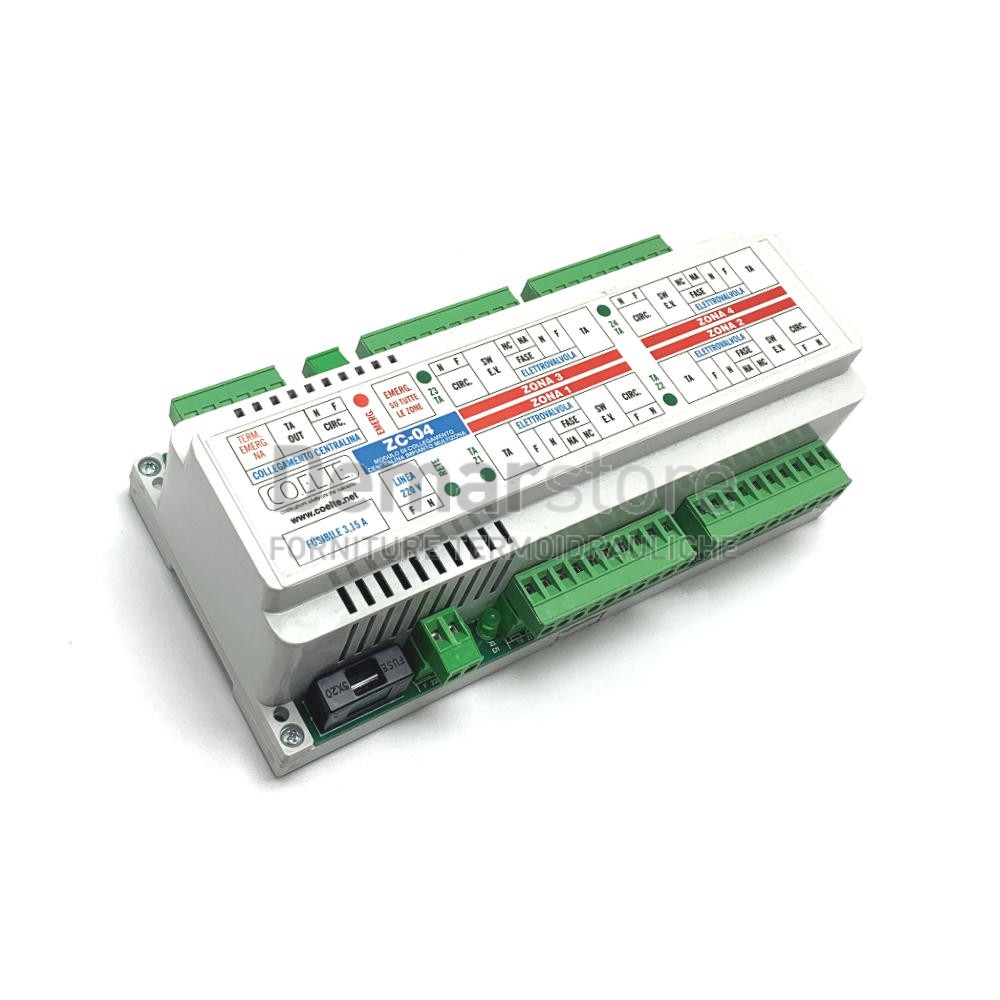

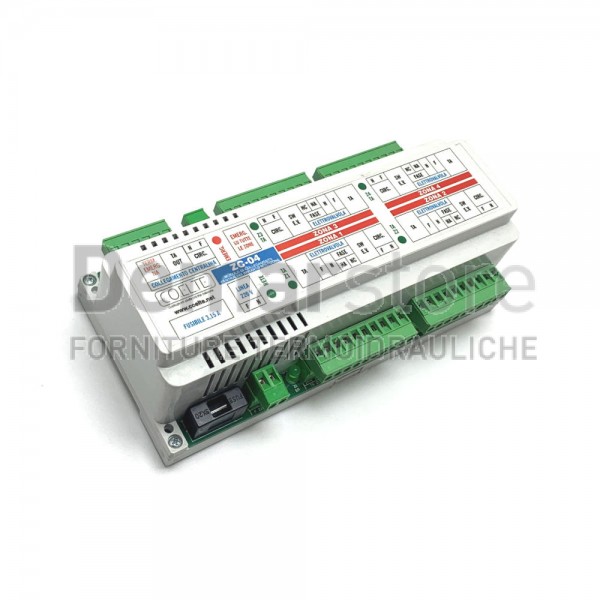

Centralina Elettronica Multizona Semplificata Coelte fino a 4 Zone | ZC-04

Centralina elettronica semplificativa di collegamenti impianti di riscaldamento Multi zona.

La Centralina elettronica ZC-04 consente di collegare in maniera rapida ed intuitiva fino a N 4 zone di riscaldamento, mediante il collegamento per ogni zona di un termostato ambiente,un’elettrovalvola di zona e di un circolatore.

Utilizzando Morsettiere ad innesto rapido é possibile collegare n.4 zone di riscaldamento, ciascuna costituita da:

• N 1 ingresso Termostato ambiente

• N 1 uscita elettrovalvola con scambio 220V

• N 1 ingresso per Switch elettrovalvola

• N 1 uscita circolatore sincronizzato mediante lo Switch

• N 1 Led di segnalazione zona attiva

• N 1 uscita NA per pilotaggio ingresso TA della centralina di comando

• N 1 ingresso a 220V di consenso Circolatore, segnale che viene prelevato direttamente dall’uscita Circolatore delle centraline di comando

• N 1 Ingresso NA per termostato di emergenza, [Nota: alcuni dispositivi CO.EL.TE. come l’articolo 350 Top e 450Top dispongono di un’uscita dedicata di sicurezza che possono pilotare direttamente questo ingresso] la chiusura di questo ingresso attiva automaticamente la ZONA1

• N 1 morsetto di configurazione per abilitare tutte le zone come uscita di emergenza mediante chiusura dei due PIN,lasciando il morsetto aperto solo la zona 1 risulta abilitata allo smaltimento termico di emergenza;

Con un ingombro di 12 posti DIN, può essere alloggiata all’interno di quadretti per centralini e si fissa agevolmente mediante incastro su barra DIN.
