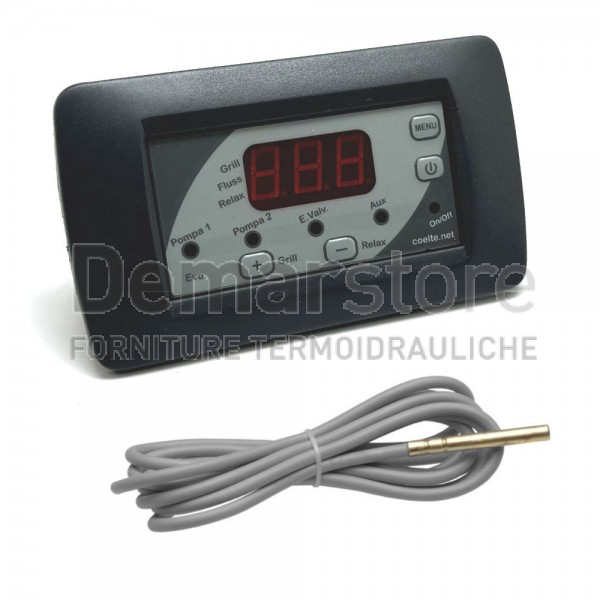

Centralina Elettronica EVO RLX Coelte 4 DIN per Termocamini ad Acqua

-  La Centralina elettronica SERIE RLX si presenta con design semplice, e dispone di comandi chiari ed intuitivi.

-  La centralina elettronica EVO RLX è dotata di ampia flessibilità d’impiego, infatti dispone di numerosi programmi di funzionamento per rendere applicabile il prodotto a diverse tipologie d’impianto.

-  La centralina ha un tasto RELAX, che permette di escludere il riscaldamento per favorire la disponibilità di acqua calda sanitaria.

DATI TECNICI

•  Ingresso sonda acqua, range 30-99 °C cod.941 art.SDT

•  Ingresso NA (normalmente aperto) per flussostato

•  Uscita relè 220 V per circolatore 1

•  Uscita relè 220 V NA ed NC per elettrovalvola

•  Uscita relè a contatti puliti - ausiliare AUX

•  Uscita relè 220 V per circolatore 2 o girarrosto

•  Alloggiamento in cassetta da incasso 4 moduli DIN

FUNZIONI PRINCIPALI

Funzione Relax

-  La Funzione Relax permette di disattivare momentaneamente il riscaldamento mediante la pressione del tasto RELAX, in questo modo è possibile utilizzare tutta l’acqua calda per il sanitario.

Funzione Standby

-  La Funzione Standby si attiva premendo il tasto Power, si ha come effetto lo spegnimento dei led uscite e l’accensione del led Power.

-  Per riaccendere la centralina occorre premere nuovamente il tasto Power.

-  Qualora l’utente alimenti il camino senza aver riacceso la centralina, questa si attiverà automaticamente al raggiungimento della temperatura di sicurezza (TSI).

-  Lo stato di Standby è mantenuto anche dopo un blackout elettrico.

Funzione antibloccaggio del circolatore

-  Nel caso in cui i circolatori non ripartono nell’arco dei giorni impostati nel parametro dab (7 giorni default) esse si attivano per i secondi impostati nel parametro Sab. La funzione è attiva anche in standby.

-  Se si verifica una caduta di tensione, per cui la centralina si riavvia, viene effettuato un ciclo antibloccaggio perché non è possibile conoscere per quanto tempo è mancata la corrente.

-  Quando è attiva questa funzione i led POMPA si accendono ad intermittenza.

Funzione test circolatore

-  Premendo contemporaneamente i tasti + e - si effettua un test dei circolatori, essi rimarranno accesi per il tempo Sab.

Menu utente

-  Per accedere alla programmazione utente basta premere il tasto MENU.

-  I parametri visualizzati nel menu utente possono risultare differenti tra i vari programmi, per cui i dettagli sono indicati nelle singole schede d’impianto riportate alla voce parametri.
