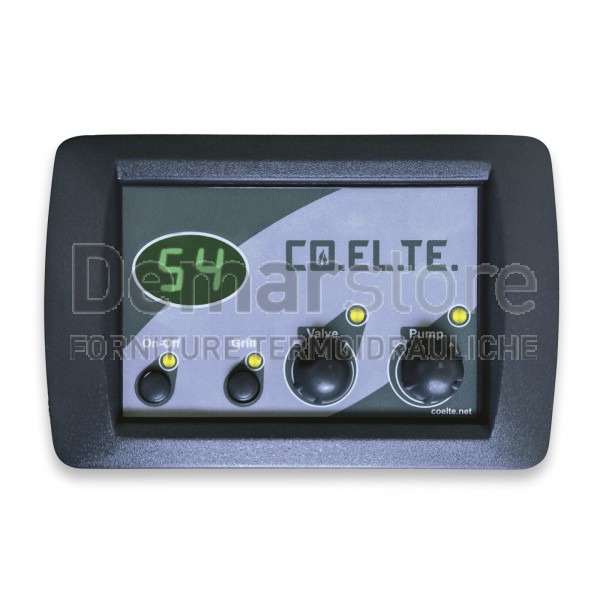

Centralina Elettromeccanica Coelte AJ-2024 per Termocamini Idro

- Angelino Junior versione 2024, rinnovata nel design e nelle prestazioni esalta la comprovata facilità di utilizzo che da sempre la contraddistingue.
- Misurazione e controllo della temperatura affidata ad una singola sonda.
- Misurazione e visualizzazione della pressione del circuito idraulico con sensore elettronico SPR (opzionale).

CARATTERISTICHE TECNICHE

• Campo regolazione termostati da 0 a 90°
• Intervento allarme 90°
• Uscita elettrovalvola a contati puliti
• Assorbimento massimo consigliato 5 A
• Protezione mediante fusibile da 3,15 A
• Consumo 1,5Watt
• Alimentazione 200-250Volt.

DIMENSIONI

• Cassetta: base 150 mm, altezza 105 mm, profondità 67 mm
• Placca esterna: base 161 mm, altezza 108 mm

Funzionamento
La centralina controlla la temperatura dell’acqua ed attiva le uscite al raggiungimento dei valori impostati mediante le manopole.
È presente un ingresso per flussostato che durante un prelievo di acqua calda sanitaria attiva il circolatore e chiude dell’elettrovalvola, interrompendo temporaneamente il riscaldamento.

Impostazioni
La regolazione delle temperature di intervento dei termostati avviene seguendo il criterio qui descritto:
- agire sulla manopola ruotandola a destra o a sinistra;
- seguiranno tre lampeggi della visualizzazione al display del valore di impostazione precedentemente memorizzato;
- infine viene mostrato il valore di impostazione corrispondente alla rotazione della manopola, in questa fase impostare alla temperatura desiderata;
- lasciare la manopola e dopo 5 secondi il nuovo valore verrà memorizzato ed il display si riporterà alla indicazione della temperatura letta alla sonda;
- per tutta la durata della regolazione si attiva il lampeggio del led corrispondente alla manopola toccata.

Sensore di pressione SPR (opzionale)
È possibile controllare la pressione del circuito idraulico mediante installazione del sensore di pressione, acquistabile a richiesta Articolo SPR.
L’istallazione del sensore di pressione prevede una connessione idraulica con filetto 3/8”Gas e un collegamento elettrico con cavetto a 3 conduttori da 1,5metri fornito insieme al sensore.
La centralina è dotata di un apposito ingresso sul circuito adatto ad all’innesto del connettore del sensore.
Se viene riconosciuta la presenza del collegamento del sensore, la centralina mostra ogni 30 secondi la scritta Pr seguita dal valore di pressione.

Caratteristiche del sensore di pressione
Il sensore di pressione utilizzato è in grado di offrire una misurazione da 0 a 4 bar, l’indicazione al display prevede le seguenti visualizzazioni:
- da 0 a 0.4 Bar viene mostrata la scritta Pr-Lo
- da 0.5 a 2.5 Bar viene mostrata la scritta Pr-e valore esatto di misurazione
- oltre 2.5 Bar viene mostrata la scritta Pr-Hi
Importante: se non viene collegato alcun sensore, o le connessioni elettriche non sono ben riuscite, dal momento in cui viene data alimentazione alla centralina (e con stato centralina ON) si ottiene un breve lampeggio del led dei decimali, ad indicare che non è stato rilevato sensore.

Allarme
In caso di collegamento errato della sonda o di superamento della soglia di allarme di 90°C la centralina attiva un allarme acustico e visivo mediante lampeggio dei led ed attivazione di una suoneria.
Durante il raggiungimento dei limiti di pressione PR-Lo o PR Hi non sono previste segnalazioni specifiche e nessun allarme viene generato.

Collegamento del sensore
Innestare i connettori nello spacco presente sul circuito superiore della centralina, accertarsi che sia entrato completamente fino a battuta e che il cavetto vada in direzione opposta alla mascherina
frontale. Come visibile nella foto in Basso.
Se il connettore non risulta perfettamente in conduzione con il circuito, la centralina segnala l’errore nei primi 5 secondi di alimentazione mediante un lampeggio del punto decimale.

Centralina sottoposta a verifica di funzionalità.
Si dichiara che la centralina è stata sottoposta a prova di funzionalità da parte di soggetto abilitato e dovrà essere installato da parte di operatori qualificati secondo le disposizioni dell’art. 15 comma 9 del d.lgs 209/3. La COELTE srl declina ogni responsabilità per il montaggio e l’utilizzo della centralina secondo modalità non previste dalle normative vigenti.
Modificato il 20 giugno 2024.
